K2 Type 偵錯型

增加-Thyristor2打穿、Fuse熔斷、Heater斷線
 Heater過電流、Heater低電流...等偵測。
 及Error Relay 接點輸出、提供設備全面性之安全監控。

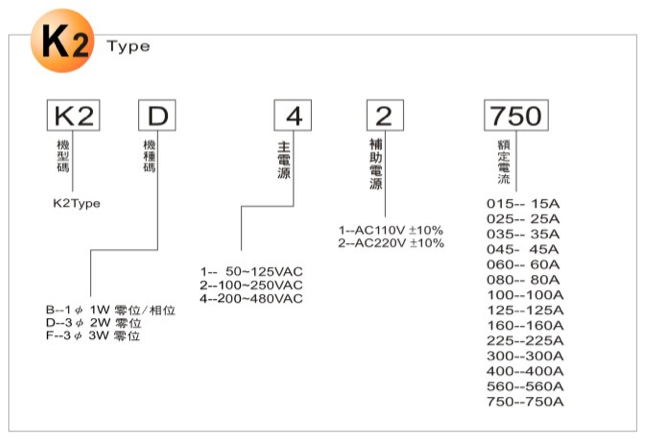

設定代碼例：*APNA (按照下表順序排列)

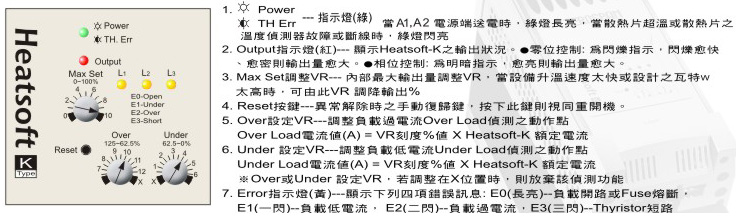

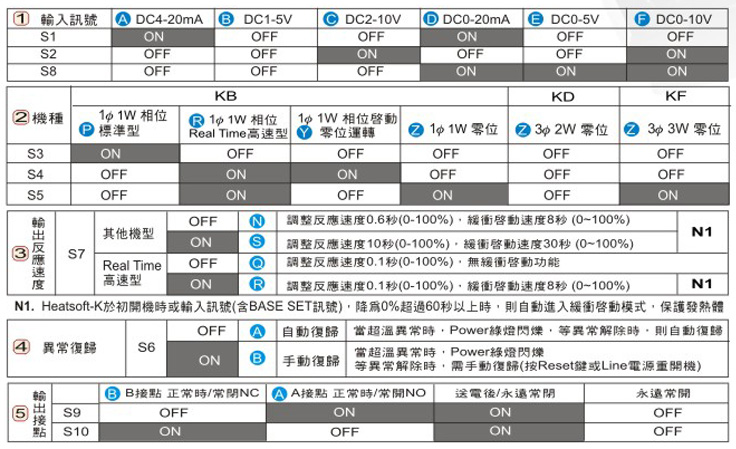

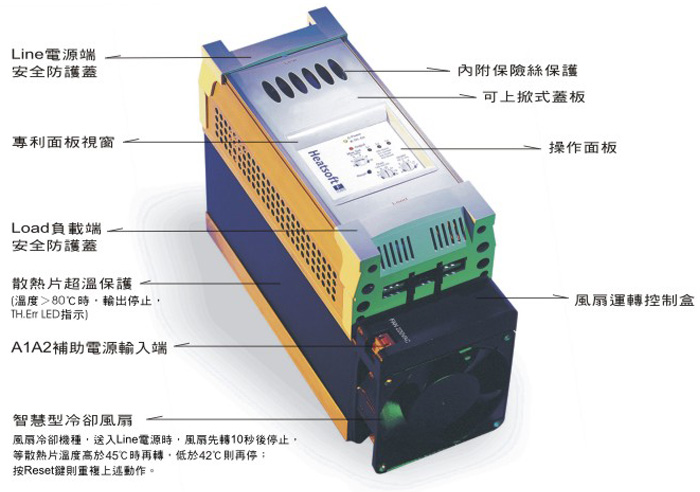

將Heatsoft-K面板向上掀開，於主控制PC板上，即有DIP.SW S1~S10供切換各項功能

註：將負載端之安全防護蓋向下推開，即可由下方上掀蓋板， 進行配線更換Fuse等工作，
必要時，亦可扳開上方之鋁側邊，取下蓋板。

直線式相位控制 Phase Angle

電力平均度高，輸出穩定，電流表不抖動，但每半波會產生一諧波干擾，功率因數COS q較差
發熱體特性  定電阻發熱體、變電阻發熱體、電感性負載(訂貨時需指定)
應用場合      真空爐 高溫燒結爐 燈光調控 赤外線燈管 溫度變化快速靈敏之設備

分配式零位控制 Zero Crossing

1 cycle ON and 9 cycles OFF         1 cycle ON and 1 cycle OFF continuously  9 cycles ON and 1 cycle OFF
以全波為單位，無半波成份，可達最高之功率因數COS q，省電，不產生諧波干擾，輸出時電流表呈抖動狀態。

相位啟動、零位運轉 Phase Angle Soft Start & Zero Cross working

先以相位方式低電壓漸進輸出緩衝啟動後，自動切換成零位輸出模式。
本控制模式兼具相位/零位控制之優點，可相位緩啟動，保護發熱體，並具零位省電無干擾之特性。
發熱體特性  定電阻發熱體(不可用於阻抗隨溫度急遽變化之變電阻發熱體及電感性負載)
應用場合      恆溫空調 烘烤爐 熱處理爐 射押出機

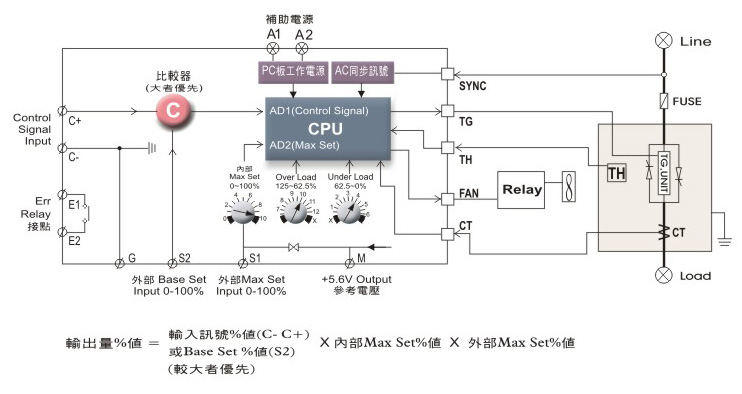

以上輸出方式，其控制精度均經CPU精密計算，具極高線性 1%，解析度可達0.4%，輸出範圍0-99%
並且均具有智慧型緩衝啟動功能。

負載電流曲線

         以上數據系在散熱片無腐蝕、無油污、無覆蓋，

   且按熱對流方向安裝之情況下。

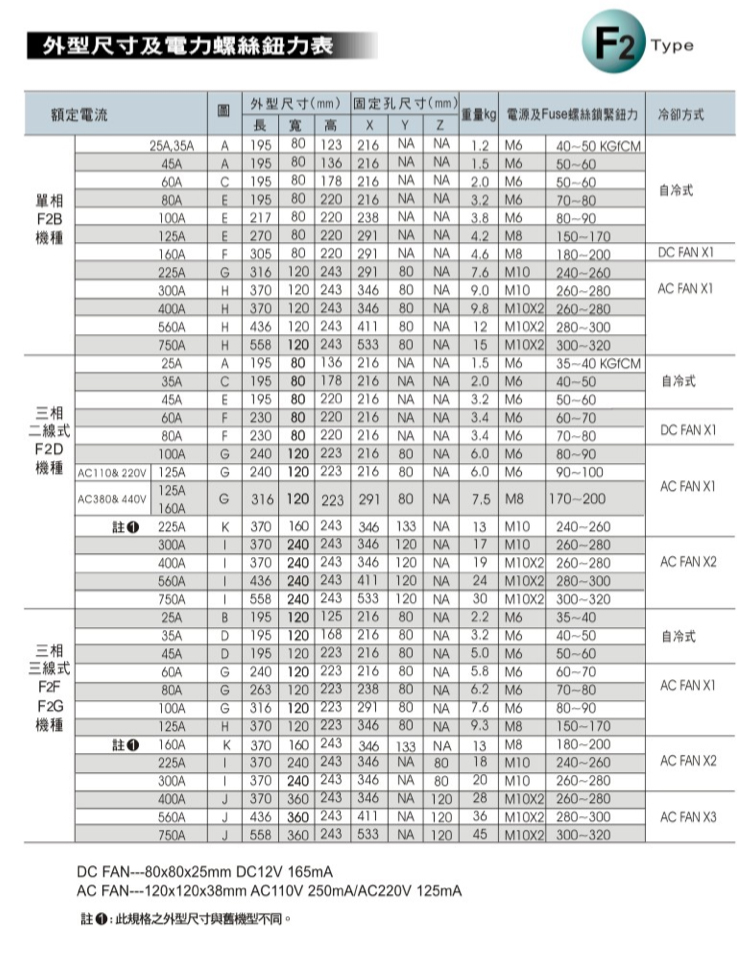

DC FAN---80 ×80×25mm DC12V 165mA
AC FAN---120×120×38mm AC110V 250mA/AC220V 125mA

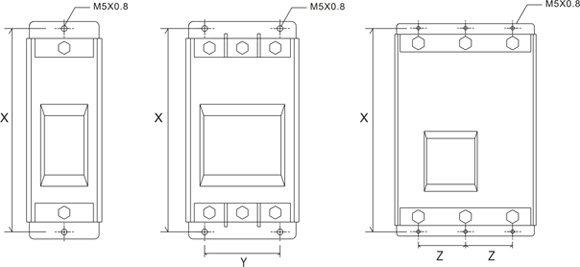

注：1：此規格之外型尺寸與舊機型不同。

    1. 務必以垂直方向安裝，以利空氣之對流，保持最佳散熱條件否則額定電流可能降低
        10~25%。
    2. 上下左右須有足夠空間以利散熱。(以不影響隔台環境溫度上升為原則)
    3. 避免任何物品阻礙冷卻風扇之抽送通風，如線槽、配線銅排...等。
    4. Heatsoft 於運轉時會產生熱量由散熱片散出,請於控制盤上方及下方預留足夠之空氣
        對流孔；或於控制盤上方加裝風扇排出，下方留對流孔讓冷空氣自然進入。
    5. 避免安裝於有嚴重水蒸氣或酸、鹼性、腐蝕性氣體之場合。(此種場合需以控制箱體
        或控制室有效隔離)
    6. 使用周圍濕度：90%RH以下。(無結露)
    7. 運轉週溫： -10℃~ +60℃

1. 電熱設備之溫度控制主要元件為: SCR電熱調整器、TIC溫度控制器、溫度感測器、發熱體，當其中一元件發生問題時，均有可能導致超溫，嚴重的話，甚至燒毀設備，發生火災，設備規劃設計時，應考慮超溫保護措施， 最好的措施是於主電源，加裝電磁接觸器MC，做為主電源隔離用
             ，當超溫時控制MC跳脫，加熱即停止。
2. Heatsoft 在不輸出時，不算完全隔離，建議必須裝置分路開關(NFB). 於設備維修時，可隔離主電源，如果只操作使Heatsoft 不輸出是不夠的，因其輸出端仍帶電，會發生觸電危險。(尤其於3φ 2W 及1φ 1W機種，因有一線直通，所以更必要斷電)
3. 安裝配線時務必確實做好Heatsoft 本體及控制箱體之接地措施。
4. 配線完成後，必須蓋上面板及塑膠防護蓋，才能進行送電運轉。

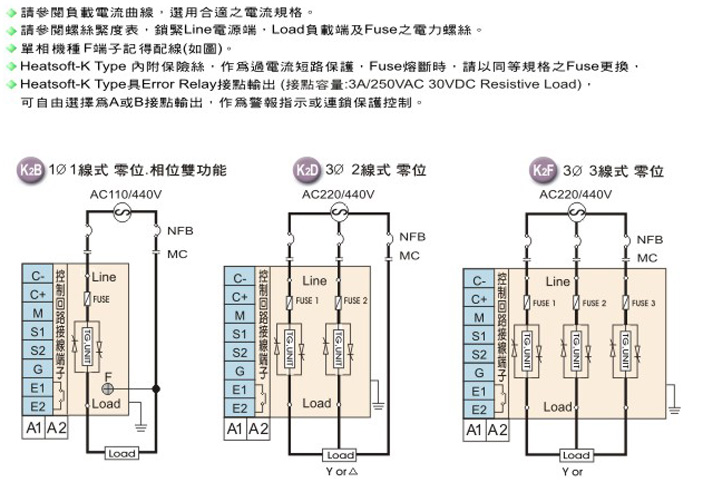

5 電源由Line端輸入，由Load端輸出至負載，不可對調使用，且

A.接線端子以壓著面向下，背面向上之方式螺固(才不影響塑膠防護蓋之坎入與開啟)，端子並套上絕緣膠套。

B.控制線務必由下方塑膠線孔穿入(勿由上方之塑膠防護蓋或主電源端子旁穿入)，如此配線完成，蓋上塑膠防護蓋所有配線均為內藏式，安全美觀。

C.控制回路接線端子，每端子以僅接一條線為佳，以一字起子由端子上方下壓，端子即可開啟，控制線不必壓著端子，可直接插入。

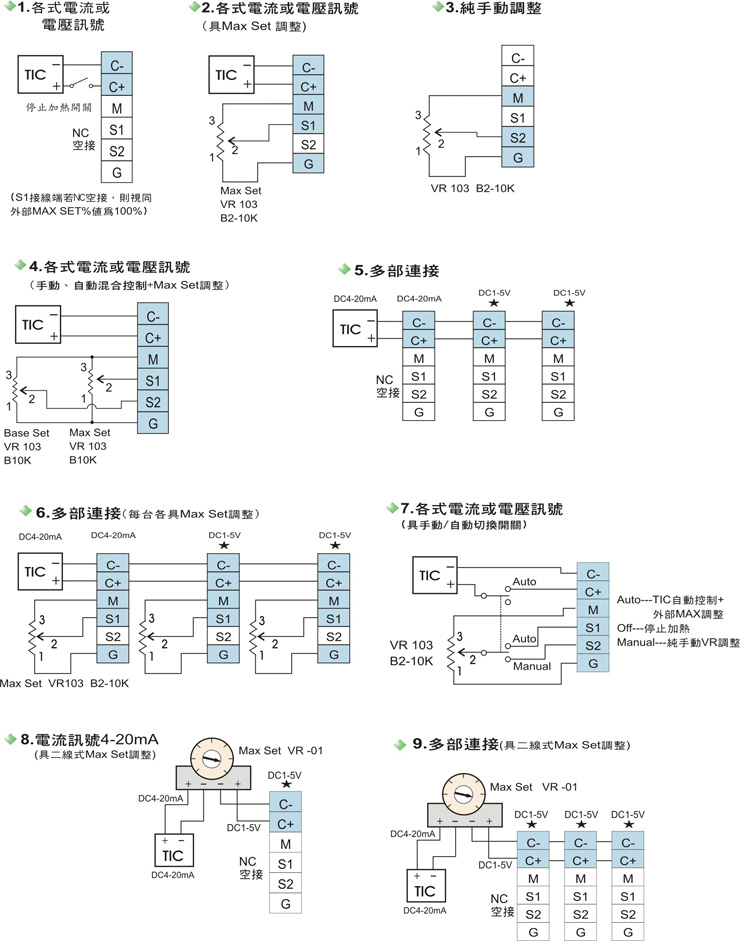

6. 本說明書列舉之數種配線範例供參考，配線時仍須遵照當地(該國)電工法規之規定。
