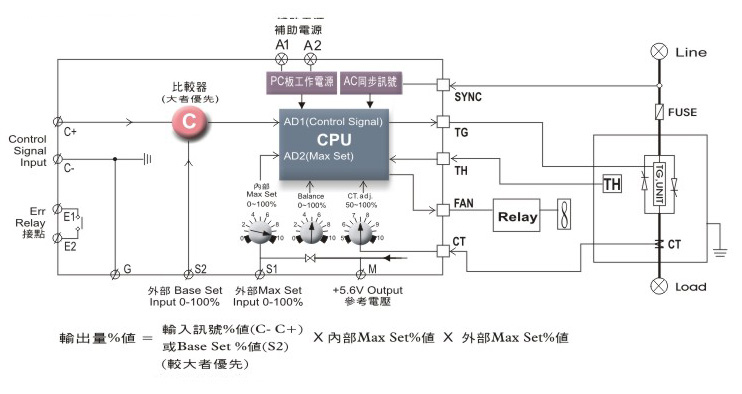

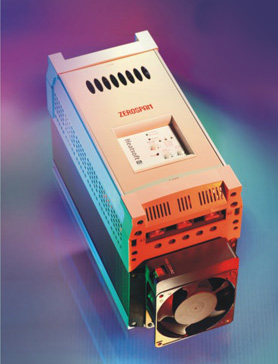

V2 Type 精密回授型

增加一定電力、定電流、定電壓回授控制

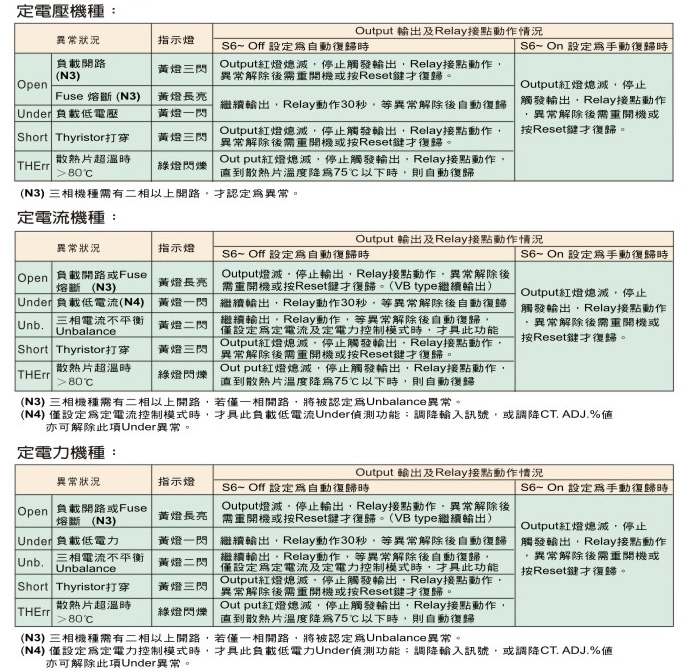

及Thyristor打穿、Fuse熔斷、Heater斷線、Heater低電流、
三相不平衡...等偵測,及Error Relay 接點輸出,
適用於特殊發熱體

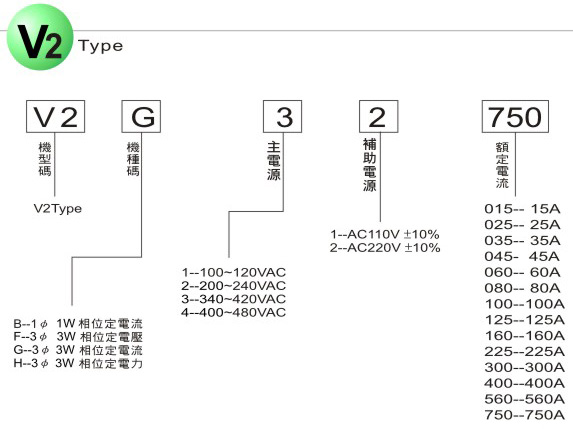

設定代碼例:*APNA (按照下表順序排列)

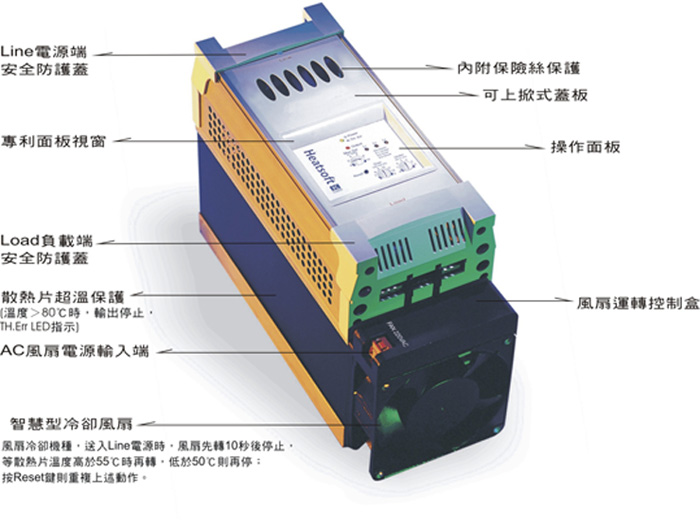

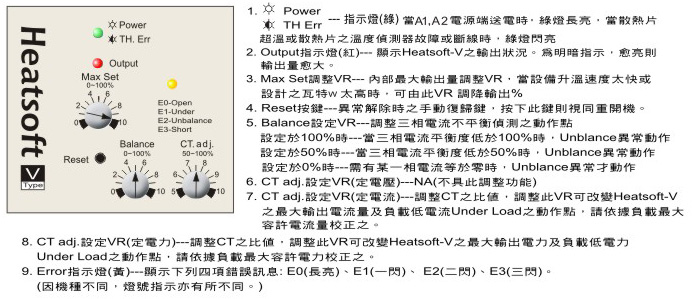

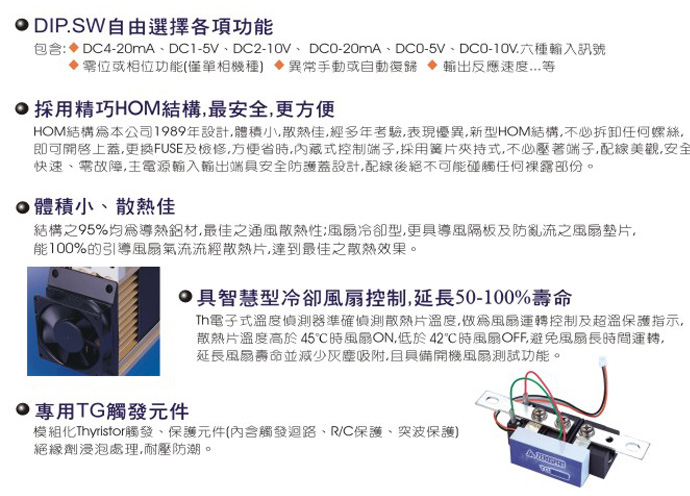

將Heatsoft-K面板向上掀開,於主控制PC板上,即有DIP.SW S1~S10供切換各項功能










註:將負載端之安全防護蓋向下推開,即可由下方上掀蓋板, 進行配線更換Fuse等工作,
必要時,亦可扳開上方之鋁側邊,取下蓋板。




直線式相位控制 Phase Angle

電力平均度高,輸出穩定,電流表不抖動,但每半波會產生一諧波干擾,功率因數COS q較差
發熱體特性  定電阻發熱體、變電阻發熱體、電感性負載(訂貨時需指定)
應用場合      真空爐 高溫燒結爐 燈光調控 赤外線燈管 溫度變化快速靈敏之設備

分配式零位控制 Zero Crossing

1 cycle ON and 9 cycles OFF         1 cycle ON and 1 cycle OFF continuously  9 cycles ON and 1 cycle OFF
以全波為單位,無半波成份,可達最高之功率因數COS q,省電,不產生諧波干擾,輸出時電流表呈抖動狀態。

相位啟動、零位運轉 Phase Angle Soft Start & Zero Cross working

先以相位方式低電壓漸進輸出緩衝啟動後,自動切換成零位輸出模式。
本控制模式兼具相位/零位控制之優點,可相位緩啟動,保護發熱體,並具零位省電無干擾之特性。
發熱體特性  定電阻發熱體(不可用於阻抗隨溫度急遽變化之變電阻發熱體及電感性負載)
應用場合      恆溫空調 烘烤爐 熱處理爐 射押出機

以上輸出方式,其控制精度均經CPU精密計算,具極高線性 1%,解析度可達0.4%,輸出範圍0-99%
並且均具有智慧型緩衝啟動功能。

Heatsoft-V Type 控制模式:

定電壓回授控制
輸出電壓Output Voltage (V)=
Output Voltage % 值 X Heatsoft-V 額定電壓
適用於:一般定電阻發熱體




Output Voltage (%)


高線性電壓比例控制

輸出電壓 Output Voltage(V)=
Output Voltage % 值 X Line 輸入電壓
適用於:一般定電阻發熱體



Output Voltage (%)

定電流回授控制
輸出電流Output Current ( A)=Output Current % 值 X CT. ADJ%
(50%~100%)X Heatsoft-V 額定電流
適用於:定電阻發熱體、阻抗隨溫度變化之變電阻發熱體
如:Super發熱體、SIC發熱體、赤外線燈管



Output Current (%)

定電力回授控制

輸出電力Output Watt (W)=Output Watt % 值 X CT. ADJ%
(36%~90%)X額定電壓X額定電流X1.732(only 3 )
適用於:定電阻發熱體、阻抗隨溫度變化之變電阻發熱體
如:Super發熱體、SIC發熱體、赤外線燈管


Output Watt (%)

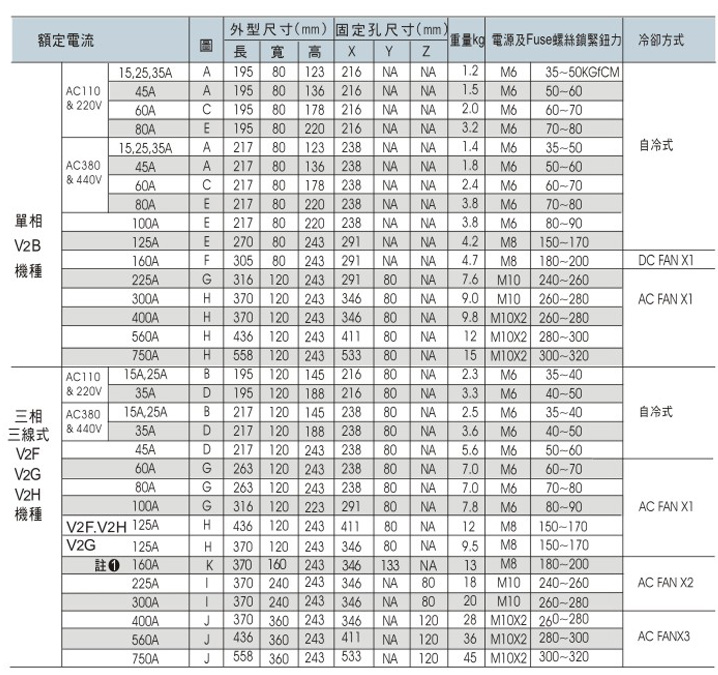

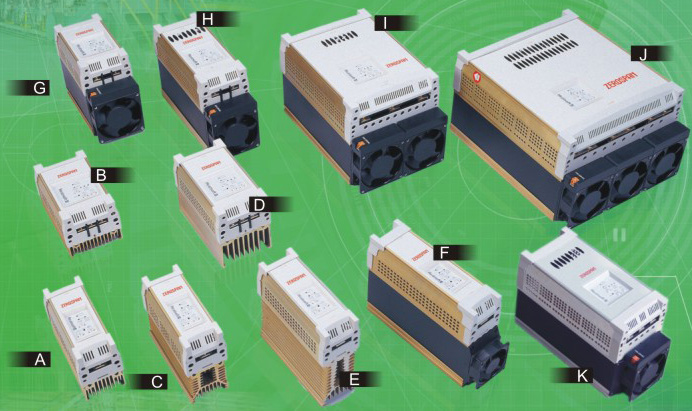

DC FAN---80 ×80×25mm DC12V 165mA
AC FAN---120×120×38mm AC110V 250mA/AC220V 125mA
注:1:此規格之外型尺寸與舊機型不同。













    1. 務必以垂直方向安裝,以利空氣之對流,保持最佳散熱條件否則額定電流可能降低
        10~25%。
    2. 上下左右須有足夠空間以利散熱。(以不影響隔台環境溫度上升為原則)
    3. 避免任何物品阻礙冷卻風扇之抽送通風,如線槽、配線銅排...等。
    4. Heatsoft 於運轉時會產生熱量由散熱片散出,請於控制盤上方及下方預留足夠之空氣
        對流孔;或於控制盤上方加裝風扇排出,下方留對流孔讓冷空氣自然進入。
    5. 避免安裝於有嚴重水蒸氣或酸、鹼性、腐蝕性氣體之場合。(此種場合需以控制箱體
        或控制室有效隔離)
    6. 使用周圍濕度:90%RH以下。(無結露)
    7. 運轉週溫: -10℃~ +60℃





1. 電熱設備之溫度控制主要元件為: SCR電熱調整器、TIC溫度控制器、溫度感測器、發熱體,當其中一元件發生問題時,均有可能導致超溫,嚴重的話,甚至燒毀設備,發生火災,設備規劃設計時,應考慮超溫保護措施, 最好的措施是於主電源,加裝電磁接觸器MC,做為主電源隔離用
             ,當超溫時控制MC跳脫,加熱即停止。
2. Heatsoft 在不輸出時,不算完全隔離,建議必須裝置分路開關(NFB). 於設備維修時,可隔離主電源,如果只操作使Heatsoft 不輸出是不夠的,因其輸出端仍帶電,會發生觸電危險。(尤其於3φ 2W 及1φ 1W機種,因有一線直通,所以更必要斷電)
3. 安裝配線時務必確實做好Heatsoft 本體及控制箱體之接地措施。
4. 配線完成後,必須蓋上面板及塑膠防護蓋,才能進行送電運轉。

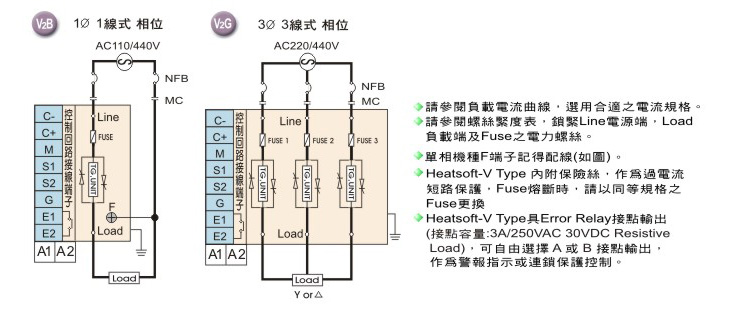

5 電源由Line端輸入,由Load端輸出至負載,不可對調使用,且

A.接線端子以壓著面向下,背面向上之方式螺固(才不影響塑膠防護蓋之坎入與開啟),端子並套上絕緣膠套。

B.控制線務必由下方塑膠線孔穿入(勿由上方之塑膠防護蓋或主電源端子旁穿入),如此配線完成,蓋上塑膠防護蓋所有配線均為內藏式,安全美觀。


C.控制回路接線端子,每端子以僅接一條線為佳,以一字起子由端子上方下壓,端子即可開啟,控制線不必壓著端子,可直接插入。







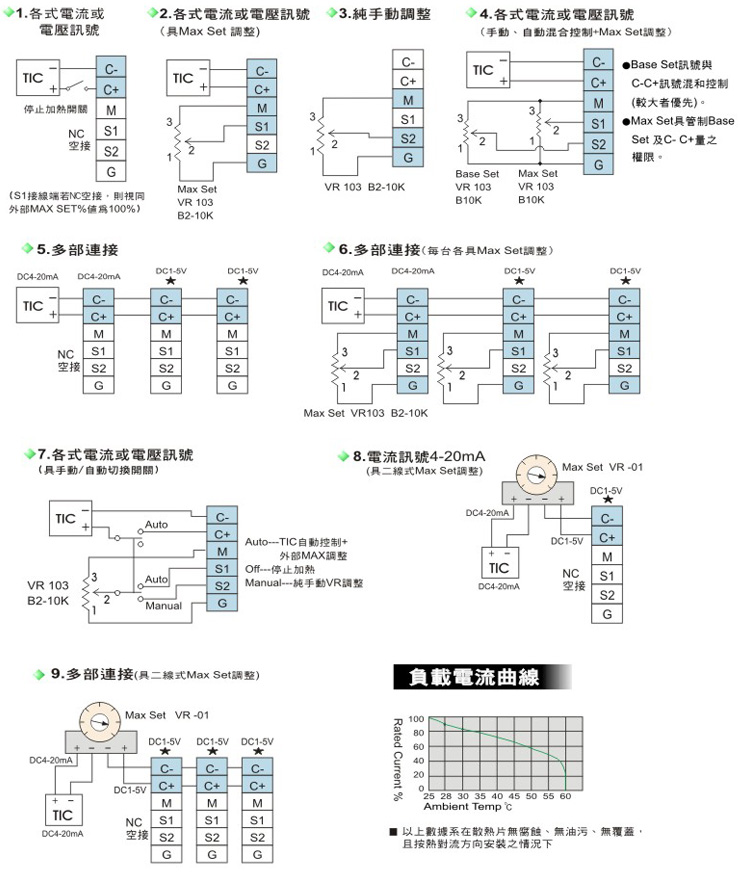

6. 本說明書列舉之數種配線範例供參考,配線時仍須遵照當地(該國)電工法規之規定。
